【玻璃幕墻中上下立柱是怎樣連接的？】玻璃幕墻中上下立柱是怎樣連接的？
在上下兩個立柱之間采用連接件，分別穿進上下桿件的端部，然后再用螺栓擰固。
用插芯同時穿入上下兩個立柱，上下各450mm.然后用螺栓固定
上下各450MM？？？？？？？？？？？？？？？
插芯的長度大概是420 插入上下立柱各200 2立柱之間的間隔15 左右
一般為插芯，兩邊不少于200mm，預留不少于15mm伸縮縫。
幕墻的錨固通常采用立柱，上端和建筑體結構連接，立柱的上端裝有匹配的連接插芯，下端是活動的，通過和下層立柱的插芯連接組成通長的立柱整體。兩立柱間留有變形縫。這種錨固連接方式為吊掛式。它的特點是每個立柱單元不會因溫度，自重等因素等發生沉降變化時影響相鄰的立柱單元。
一、上：鋼插芯L≥200，立柱圓孔，2支M12螺栓穿連，鋼插芯焊到埋板上，鋁材開口距離埋板15~20mm；
二、中間分兩種情況：
兩立柱對接口（伸縮縫不小于15mm）：鋁插芯L≥250，立柱圓孔，2支M12螺栓穿連到鋼連接挑件（上部型材下口穿入插芯不固定）；
整根立柱跨層間使用，按規范需與層間有固定點。立柱開長孔，不用插芯，鋼連接挑件穿2支M12螺栓，不承重，迎正面風壓和負壓；
三、下部?jī)煞N做法：

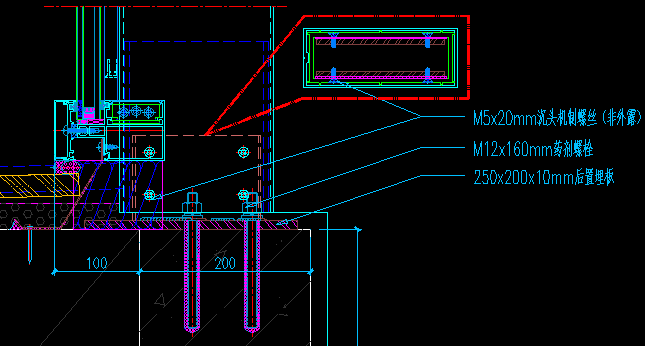

鋁插芯+鋼板機制沉頭連接，鋼板焊到埋件上，立柱和插芯不固定，溫差伸縮導向關系，螺絲不外露；如圖：
鋼插芯，與“上”插芯類似，因與立柱墻體配合間隙大，為防止余量晃動，立柱開長孔，盤頭ST5.5機制螺絲攻絲到插芯上；如圖
